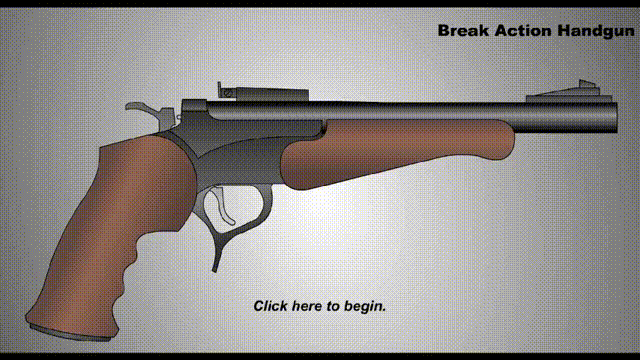

La Contender è un’arma Basculante. La canna può essere sostituita ed è ribaltabile verso il basso per consentire le operazioni di caricamento e scaricamento.

I numeri di riferimento si riferiscono all’ esploso pubblicato a questa pagina https://contender.mostrozoe.com/esploso-thompson-contender-pistol/

Sotto la canna è saldato un robusto perno in cui sono alloggiati i blocchi di sicurezza con la loro molla e il loro rullo di sblocco (23R 23L 65-2*58), oltre all’estrattore (12). Se l’arma è progettata per ospitare una cartuccia con una spalla, è presente anche una molla dell’estrattore (86). La canna bascula attorno a un perno (18) che attraversa la struttura dell’arma e il perno della canna.

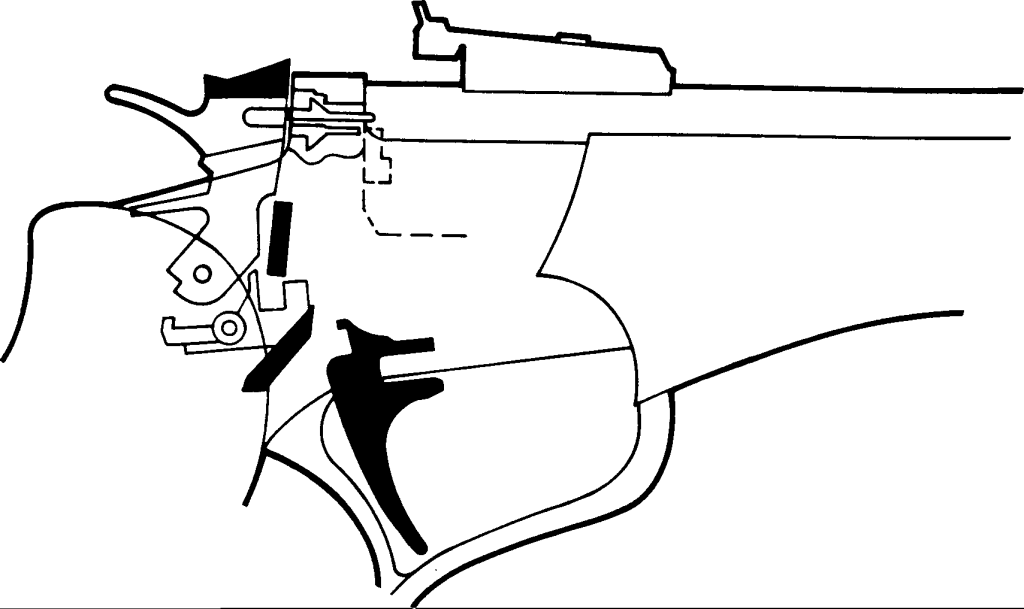

Come funziona una Contender? Verrà spiegato passo dopo passo, partendo dall’arma chiusa con il cane abbassato, cioè nella situazione in cui si trova dopo aver sparato. La pistola è bloccata, il cane poggia sul percussore e sulla struttura dell’arma, mentre il percussore sporge nella camera di sparo.

Premendo la leva del grilletto (70-1), l’arma si apre e contemporaneamente avvengono le seguenti operazioni:
Le due camme coniche solidali alla leva del grilletto spingono il rullo (58) dei blocchi (e quindi i blocchi stessi, 23R e 23L) in avanti, causando l’apertura dell’arma.

Le camme spingono verso l’alto, anche la piastrina di sicurezza (8-1) che si interpone tra il cane e la carcassa. Il cane viene spinto all’indietro e non è più a contatto con il percussore né con la carcassa.

Il dente dell’armamento del grilletto (120-5) si aggancia al percussore (84-1), che è smussato e azionato da una molla a spillo (85). Quando si rilascia la pressione sul ponte, il pezzo di percussione, ora solidale al grilletto, rilascerà il grilletto (173) su cui esercitava la pressione. Il grilletto, sotto la pressione della sua molla (25), assumerà una posizione che permetterà l’aggancio del cane in posizione di armamento. Inoltre, il grilletto blocca la sicurezza (8-1), impedendole qualsiasi movimento.

Durante il loro movimento in avanti, i blocchi di sicurezza rilasciano la leva di disconnessione (89). Questo inclinandosi inserirà il suo dente sulla traiettoria della piastrina di sicurezza (8-1), impedendole di scendere se l’arma non è bloccata. In questo caso, la piastrina di sicurezza rimane bloccata dal dente del leva di disconnessione, impedendo la percussione.

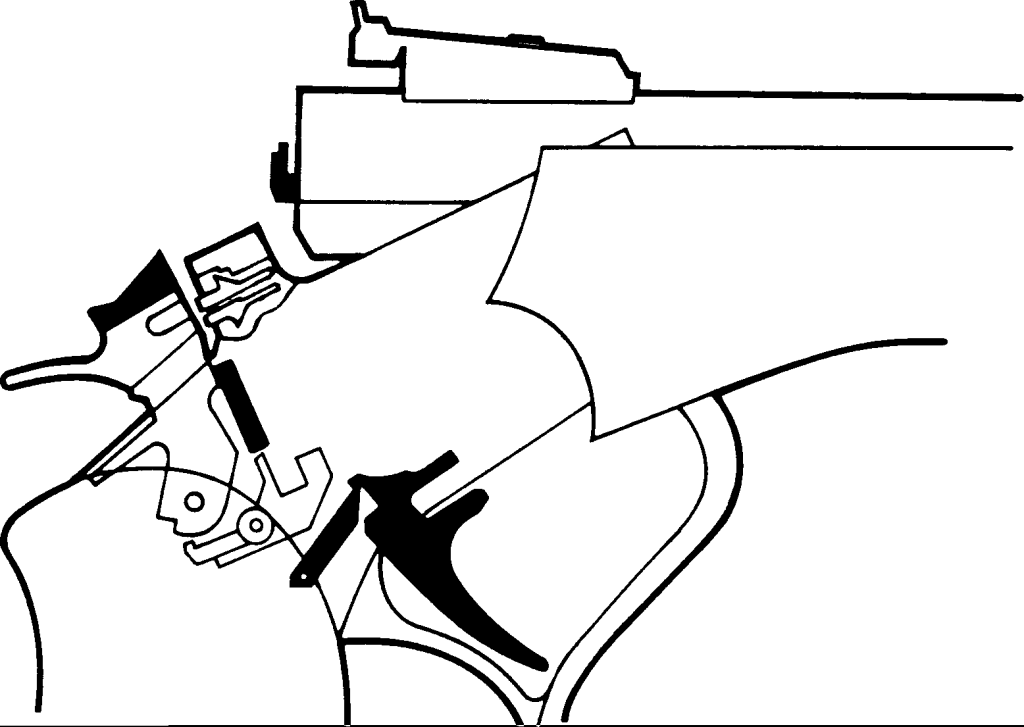

La canna bascula verso il basso e la parte anteriore dell’estrattore (conico) si appoggia sulla carcassa. L’estrattore si ritira, trascinando con sé il bossolo che verrà rimosso manualmente.

Una cartuccia viene camerata. L’arma è chiusa, i blocchi della canna, spinti dalla loro molla, si inseriscono all’interno della carcassa, nella cavità situata sopra i percussori. Essi premono sulla leva di disconnessione (89) che libera la sicura (8-1).

Se l’arma non è completamente chiusa (anche di pochissimo), il dente della leva di disconnessione sporge leggermente sul percorso della sicura. Non abbastanza da bloccare la corsa, ma rallenterà il suo movimento.

Il cane, abbattendosi, si aggancia a questa piastrina che non si libera abbastanza velocemente e perde quasi tutta la sua energia cinetica. Finirà per fermarsi sul percussore. Il percussore sarà leggermente segnato ma il colpo non partirà.
Questo problema è quasi sempre causato da un insufficiente ricalibrazione del bossolo, che impedisce una chiusura perfetta. Se non è questa la causa, è necessario sostituire la leva di disconnessione con l’asse e la molla.

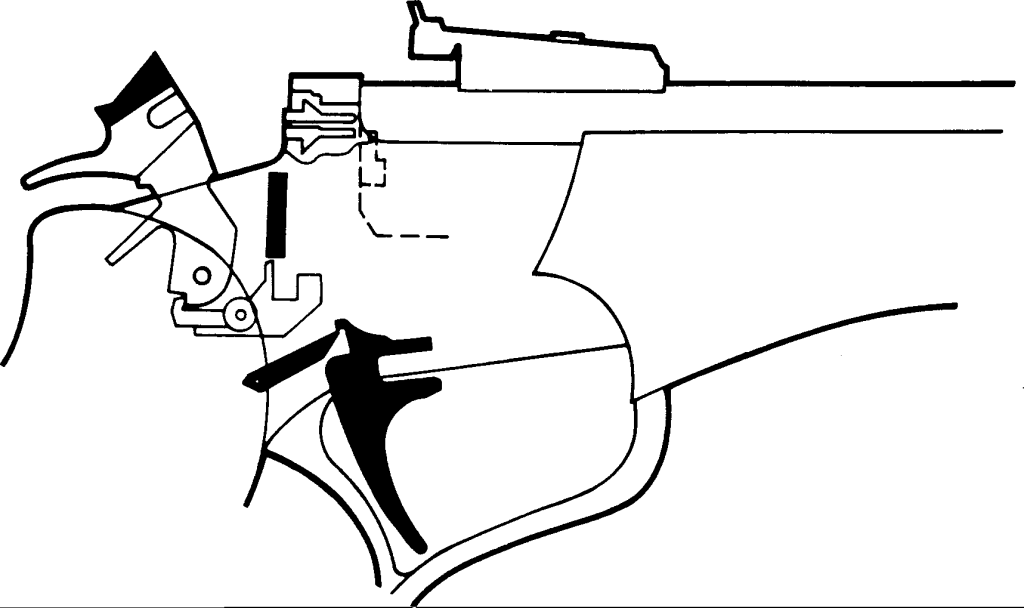

Il cane viene armato manualmente. Si aggancia al grilletto (173).

Si preme il grilletto. Esso libera il percussore (84-1) che colpisce il grilletto (173). A seguito dell’impatto, il grilletto ruota liberando contemporaneamente il cane e la sicura (8-1).

La sicura, spinta dalla sua molla, si libera verso il basso, lasciando libero il passaggio al cane che spinge il percussore. Boom!
